Comment Dimensionner Correctement une Pompe de Relevage ? Le Guide Complet
Choisir la bonne pompe de relevage est crucial pour l’efficacité de votre système. Découvrez les calculs et critères essentiels pour un dimensionnement parfait.

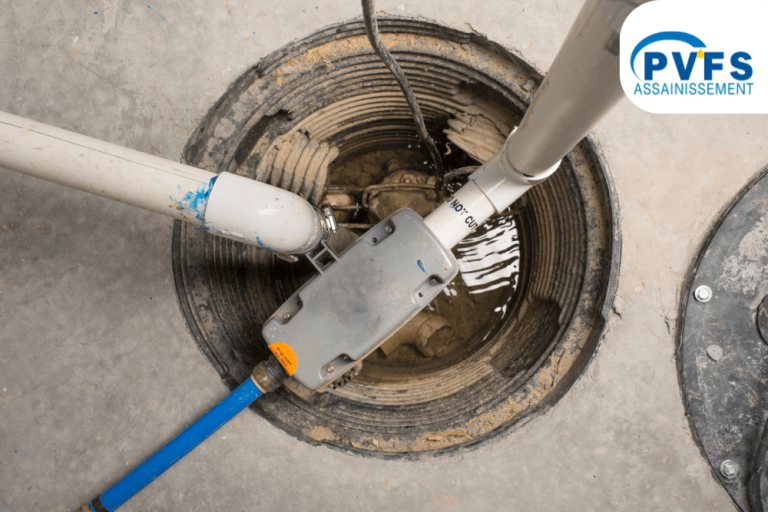

Que ce soit pour évacuer les eaux usées d’un sous-sol, gérer les eaux pluviales ou vider un puisard, une pompe de relevage est un équipement indispensable dans de nombreuses situations. Mais pour qu’elle soit efficace et durable, il est primordial de la dimensionner correctement.

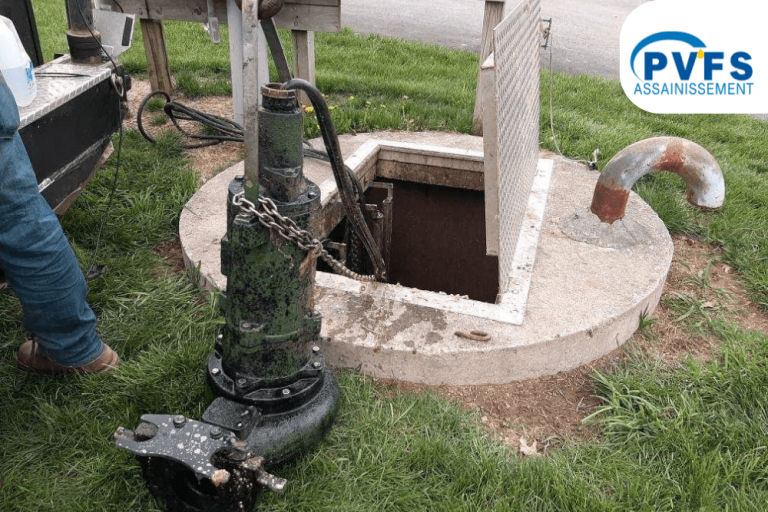

Un mauvais dimensionnement peut entraîner des pannes fréquentes, une usure prématurée de la pompe, une surconsommation d’énergie, ou pire, un refoulement des eaux. Il ne suffit pas de choisir la pompe la plus puissante, il faut qu’elle soit adaptée à vos besoins spécifiques.
Ce guide vous explique les étapes clés et les critères techniques pour bien choisir et dimensionner votre pompe de relevage. Pour une aide personnalisée, n’hésitez pas à contacter les experts PVFS au 01 84 25 33 90.
—
Pourquoi un Bon Dimensionnement est Crucial ?
Un dimensionnement précis de votre pompe de relevage est essentiel pour garantir la performance et la longévité de votre installation. Voici les raisons principales :
- Efficacité optimale : Une pompe bien dimensionnée évacue les eaux au débit nécessaire sans effort excessif ni fonctionnement en sous-régime.
- Durée de vie prolongée : Une pompe trop faible tourne en continu et s’use vite. Une pompe trop puissante démarre et s’arrête trop souvent (phénomène de « courtes-cycles »), ce qui est également néfaste pour le moteur.
- Économies d’énergie : Une pompe adaptée consomme l’énergie juste nécessaire, réduisant vos factures d’électricité.
- Prévention des pannes : Un bon dimensionnement réduit les risques de surchauffe, de blocage et de refoulement des eaux, garantissant ainsi un système fiable.
- Conformité réglementaire : Dans certains cas, notamment pour les eaux usées, le dimensionnement doit respecter des normes spécifiques.
Le dimensionnement ne se limite pas à la puissance (Watts) de la pompe, mais prend en compte plusieurs caractéristiques hydrauliques.
—
Les Critères Essentiels pour Dimensionner Votre Pompe de Relevage
Pour choisir la pompe de relevage adaptée, vous devez considérer les paramètres suivants :
- 1. Le type d’eau à relever :
S’agit-il d’eaux claires (pluviales, de vidange), d’eaux grises (douche, lavabo, machine à laver) ou d’eaux vannes (WC, chargées en matières solides) ? Ce critère détermine le type de roue (vortex, dilacératrice) et le passage granulaire de la pompe.
- 2. La hauteur manométrique totale (HMT) :
C’est la hauteur totale que la pompe doit « pousser » l’eau. Elle se calcule en additionnant la hauteur d’élévation réelle (dénivelé vertical entre le point bas et le point haut de refoulement) et les pertes de charge (résistance due au frottement de l’eau dans les tuyaux, coudes, vannes…).
Formula HMT = Hauteur d’élévation (m) + Pertes de charge (m)
- 3. Le débit souhaité (Q) :
C’est la quantité d’eau que la pompe doit évacuer sur une période donnée (en m³/h ou L/min). Il dépend du volume du puisard/cuve et de la fréquence de remplissage. Pour une habitation, le débit est souvent lié aux points d’eau (WC, douches).
Exemple : Pour une maison, on estime souvent un débit d’environ 0,5 à 1,5 L/s par WC ou point d’eau majeur.
- 4. Le diamètre et la longueur de la canalisation de refoulement :
Un diamètre trop petit ou une longueur excessive augmentera les pertes de charge, nécessitant une pompe plus puissante. Il est crucial d’utiliser des diamètres adaptés (souvent DN32 ou DN40 pour les eaux usées domestiques).
- 5. Le volume du puisard ou de la cuve de stockage :
Un volume suffisant permet d’éviter les démarrages trop fréquents de la pompe, optimisant ainsi sa durée de vie.
—
Calcul de la Hauteur Manométrique Totale (HMT) et du Débit
Le calcul de la HMT est l’étape la plus technique. Il prend en compte plusieurs facteurs :
-
Hauteur d’élévation réelle (Hé) :
C’est la différence de niveau entre le point le plus bas de la cuve (où la pompe aspire) et le point de refoulement (où l’eau est évacuée). Mesurez cette hauteur avec précision.
-
Pertes de charge linéaires (ΔHl) :
Elles sont dues au frottement de l’eau contre les parois de la tuyauterie. Elles dépendent du diamètre, de la longueur, et du matériau de la canalisation. Des abaques ou des logiciels spécifiques sont utilisés pour les estimer.
-
Pertes de charge singulières (ΔHs) :
Elles sont causées par les accidents de parcours : coudes, vannes, tés, clapets anti-retour, etc. Chaque accessoire a un coefficient de perte de charge.
La formule simplifiée est : HMT = Hé + ΔHl + ΔHs. Pour les ΔHl et ΔHs, il est souvent recommandé de consulter un professionnel ou des tables techniques.
Pour le débit, estimez le volume d’eau à évacuer par jour ou par heure. Pour une habitation, considérez le nombre d’habitants et les appareils connectés (WC, douches, machines…).
Attention : Une surestimation des pertes de charge ou du débit mènera à une pompe surpuissante, inefficace. Une sous-estimation à une pompe sous-dimensionnée et inadaptée.
—
Les Options et Fonctionnalités à Considérer
Au-delà du dimensionnement de base, plusieurs fonctionnalités peuvent être importantes pour votre installation :
- Flotteur intégré : Permet d’automatiser le démarrage et l’arrêt de la pompe en fonction du niveau d’eau. Indispensable pour la plupart des usages domestiques.
- Alarme de niveau haut : Un capteur indépendant qui déclenche une alarme visuelle ou sonore en cas de montée anormale du niveau d’eau, signalant un dysfonctionnement de la pompe.
- Clapet anti-retour : Essentiel pour éviter que l’eau refoulée ne redescende dans la cuve une fois la pompe arrêtée. Il se place sur la tuyauterie de refoulement.
- Grille de protection/Filtration : Pour les eaux chargées, une grille ou un système de filtration empêche les gros débris d’entrer et de bloquer la pompe.
- Matériau de la pompe : Acier inoxydable pour une meilleure résistance à la corrosion et à l’abrasion, particulièrement pour les eaux agressives ou chargées.
—
Faire Appel à un Professionnel pour Votre Pompe de Relevage
Bien que les calculs puissent sembler complexes, ils sont la clé d’une installation réussie. Pour éviter les erreurs coûteuses, il est fortement recommandé de faire appel à un spécialiste pour le dimensionnement et l’installation de votre pompe de relevage.
- Expertise technique : Un professionnel dispose de l’expérience et des outils (logiciels de calcul de pertes de charge) pour déterminer avec précision le modèle de pompe idéal pour votre situation.
- Installation conforme : Il garantira une installation respectant les normes en vigueur, assurant sécurité et performance.
- Conseils personnalisés : Il pourra vous orienter sur le meilleur emplacement, le type de tuyauterie à utiliser et les options supplémentaires (alarmes, clapets) nécessaires.
- Maintenance et dépannage : Un professionnel pourra également assurer l’entretien régulier et intervenir rapidement en cas de problème.
Pour tous vos besoins en pompes de relevage, de la sélection à l’installation, contactez PVFS. Nous sommes là pour vous guider.
Dimensionnement de Pompe de Relevage : L’Expertise PVFS à Votre Service
Le dimensionnement d’une pompe de relevage est une étape critique qui garantit le bon fonctionnement et la longévité de votre système d’assainissement ou d’évacuation des eaux. Ne laissez rien au hasard. Faites confiance à l’expertise de PVFS pour vous accompagner dans le choix et l’installation de la pompe parfaitement adaptée à vos besoins.
